工藝做(zuò)法：

施工流程：

二次成型混凝土+金剛砂耐磨地坪

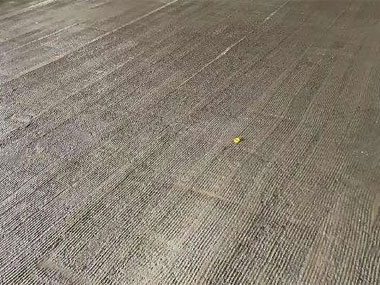

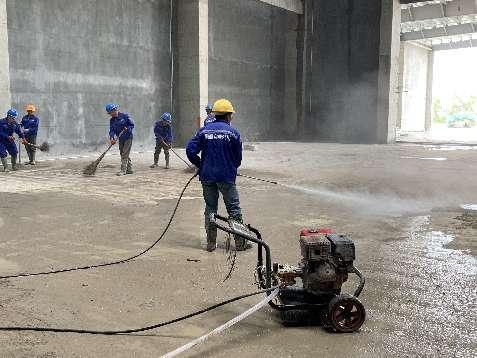

1. 基層處理(lǐ)

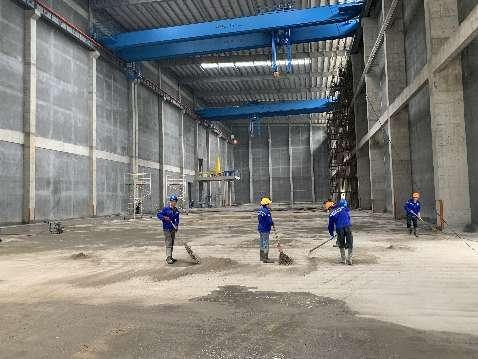

1.1施工前将基層雜物、積水(shuǐ)清理(lǐ)幹淨，用銑刨機将基礎拉毛，并将混凝土基層清理(lǐ)凹凸物垃圾清理(lǐ)幹淨。

1.2移交時(shí)樓闆的是否存在開(kāi)裂及處理(lǐ)措施、混凝土地面标高(gāo)高(gāo)出地面的處理(lǐ)措施；

2. 模闆标高(gāo)

2.1、采用激光測标高(gāo)儀或水(shuǐ)準儀等确認原地面标高(gāo)進行(xíng)檢測，偏差在+0~-25mm 以內(nèi)方可(kě)接收；

2.2、根據圖紙最終确認的标高(gāo)，控制(zhì)模闆标高(gāo)。

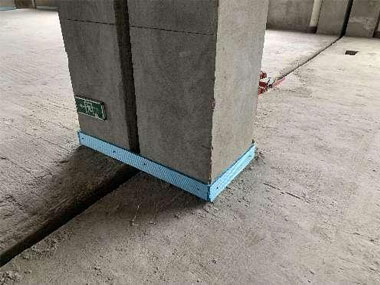

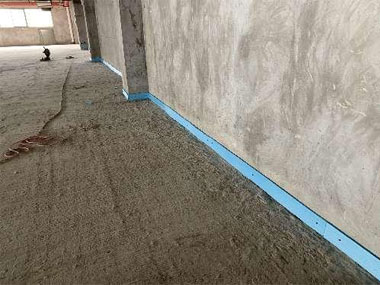

3. 擠塑闆鋪設（應力緩沖）

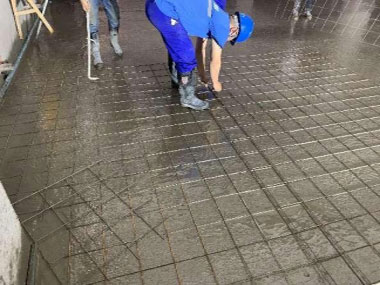

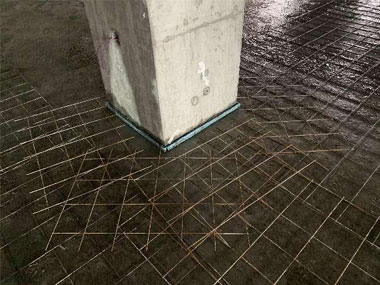

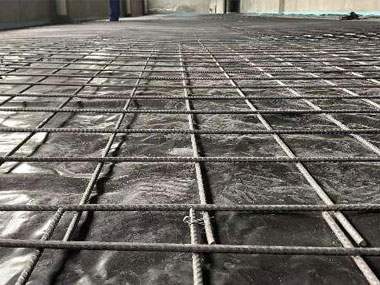

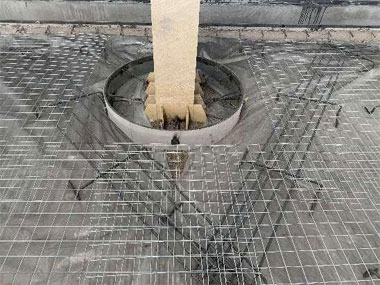

4. 地面掃漿界面、網片鋪設

5. 混凝土澆築

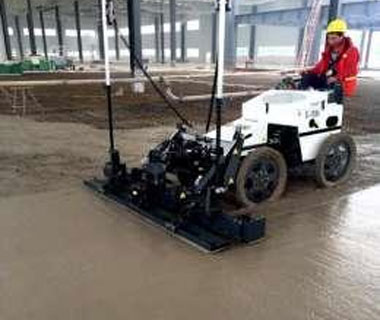

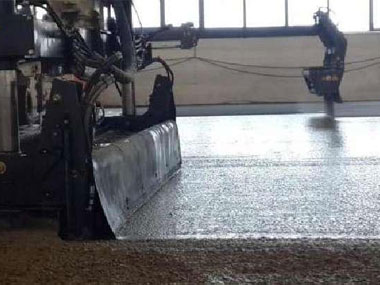

5.1、放料時(shí)，保證混凝土放料高(gāo)度比地坪完成面标高(gāo)略高(gāo) 20-50mm 左右，并采用人(rén)工先對邊角區(qū)混凝土進行(xíng)初平，然後直接采用激光整平機整平。

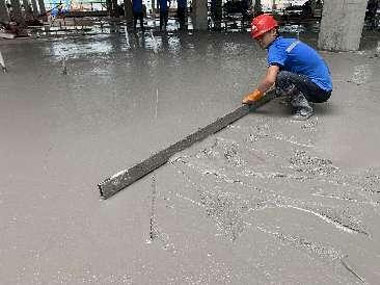

5.2、邊角激光整平機施工不到的地方，使用汽油振動棒振掏密實後，采用2米重型刮尺刮平處理(lǐ)。

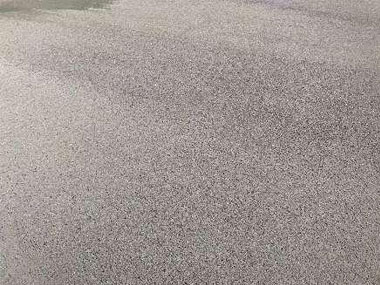

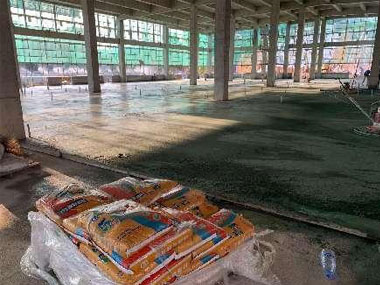

6. 金剛砂施工做(zuò)法

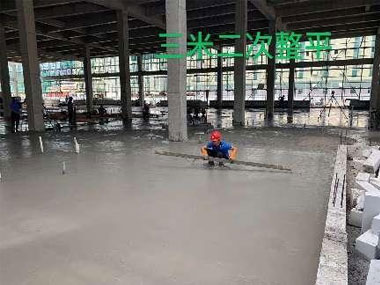

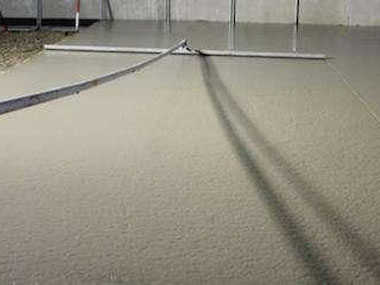

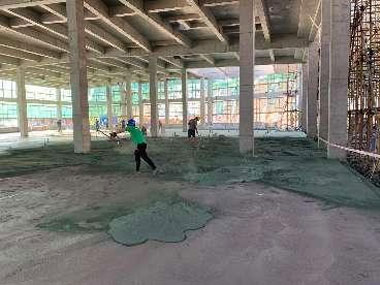

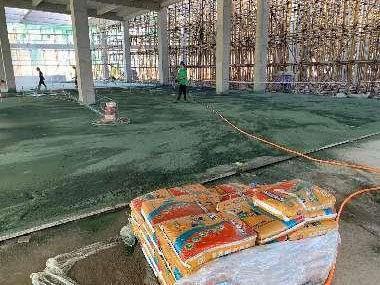

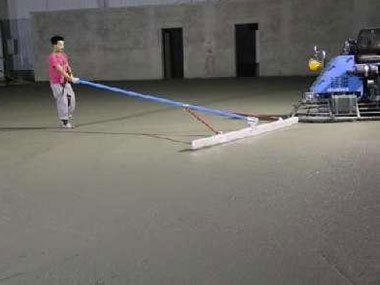

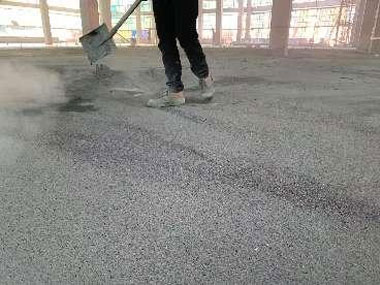

6.1、混凝土表面第一次提槳，根據地面初凝情況第一次按 1㎡/3 ㎏用量均勻的撒布粉末耐磨材料作(zuò)業。當第一次提槳作(zuò)業完成後，采用 3 米方闆刮尺以十字交差方式進行(xíng)3遍刮平補正作(zuò)業。

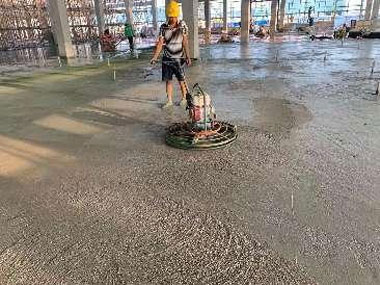

6.2、混凝土表層第二次收面提漿，當混凝土表面凝固到一定硬度進行(xíng)混凝土表面第二次提漿作(zuò)業。根據地面平整度和(hé)泌水(shuǐ)情況進行(xíng)第二次按 1 ㎡/3 ㎏用量均勻的撒布粉末耐磨材料作(zuò)業，确保地面規整度和(hé)表面泌水(shuǐ)均勻。

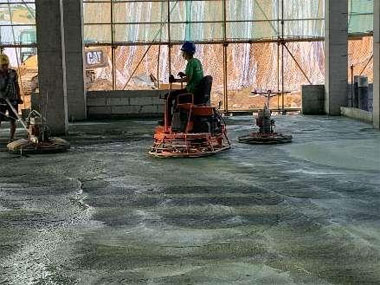

6.3、混凝土表面完成面施工， 進行(xíng)混凝土完成面收光施工。

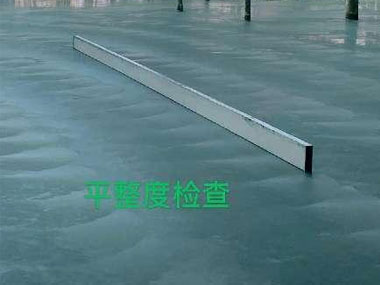

7. FF/FL檢測（平整度/水(shuǐ)平度）

一次成型混凝土+金剛砂耐磨地坪

1. 基礎處理(lǐ)

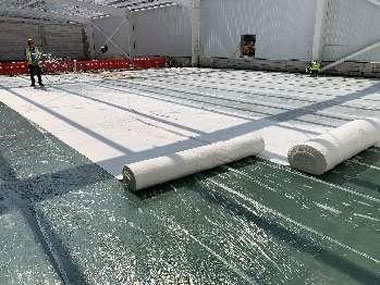

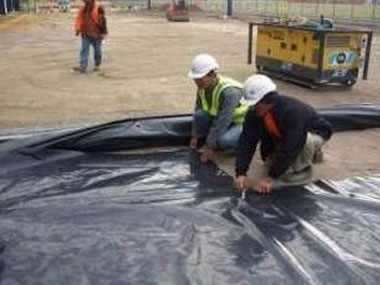

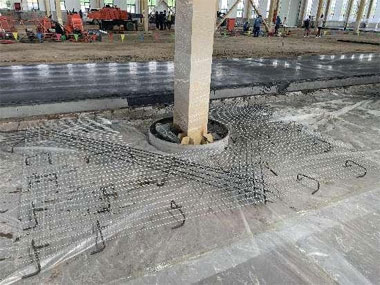

2. PE膜鋪設

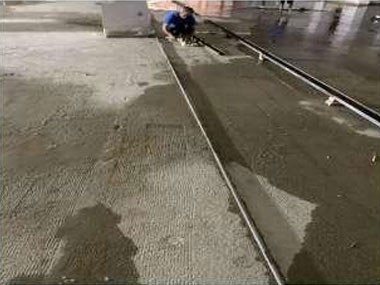

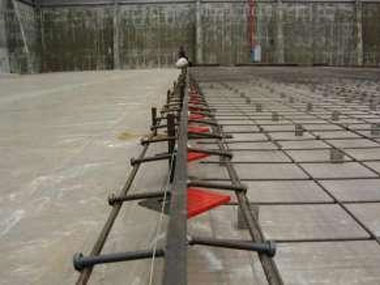

3. 預制(zhì)施工縫

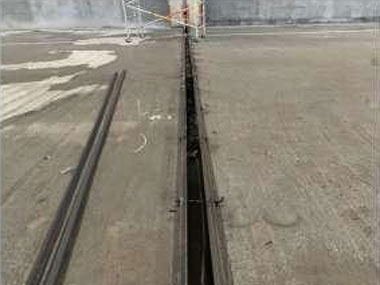

3.1、使用铠甲縫作(zuò)為(wèi)模闆，铠甲縫上(shàng)沿就是地坪完成後的标高(gāo)平面。

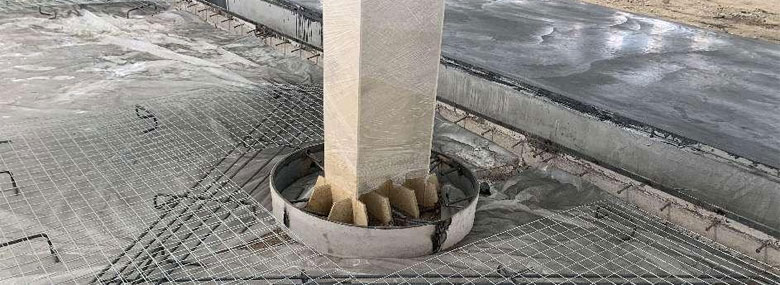

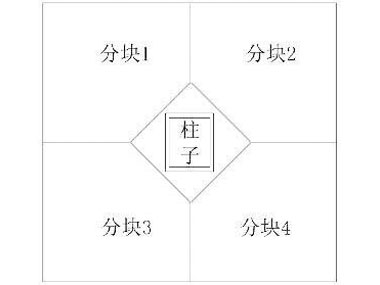

4. 隔離縫設置

4.1在澆築前将隔離材料略低(dī)于地坪表面标高(gāo)的位置半切預留，澆築完後撕掉材料，對表面做(zuò)填充處理(lǐ)；

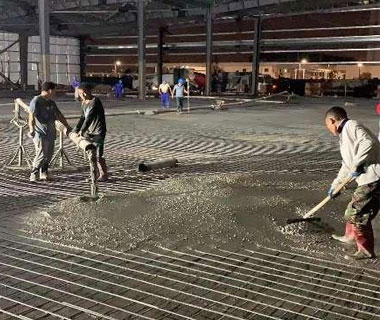

5. 混凝土澆築

5.1、放料時(shí)，保證混凝土放料 高(gāo)度比地坪完成面标高(gāo)略高(gāo) 20-50mm 左右，并采用人(rén)工先對邊角區(qū)混凝土進行(xíng)初平，然後直接采用 激光整平機整平。

5.2、邊角激光整平機施工不到的地方，使用汽油振動棒振掏密實後，采用2米重型刮尺刮平處理(lǐ)，刮平後使用激光塔尺和(hé)水(shuǐ)準儀複測标高(gāo)。

6. 金剛砂施工做(zuò)法（參考二次成型金剛砂）

7. FF/FL檢測（平整度/水(shuǐ)平度）（參考二次成型金剛砂）

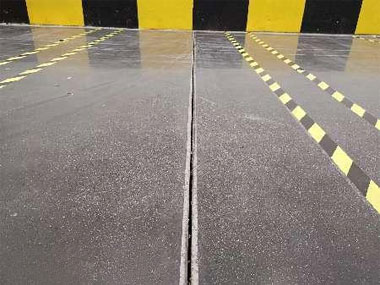

8. 引導縫切縫\養護

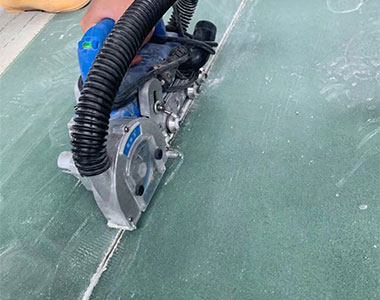

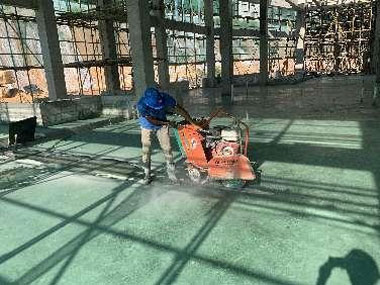

8.1、在保證切割不爆邊的情況下，最早的時(shí)間(jiān)內(nèi)進行(xíng)切割，一般視(shì)天氣情況和(hé)當時(shí)混凝土硬化狀況，在 24 小(xiǎo)時(shí)內(nèi)完成鋸切縫施工；按地坪厚度的 1/3-1/4；不能切斷面層鋼筋。

8.2、金剛砂收面完成3小(xiǎo)時(shí)內(nèi)立馬彈分倉線，随後進行(xíng)面層潤水(shuǐ)養護，養護周期7天。

聚氨酯填縫+固化抛光

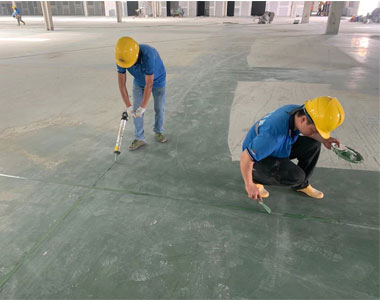

1.  聚氨酯填縫

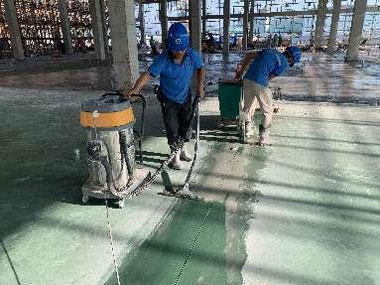

采用手磨機将引導縫泥漿二次清理(lǐ)幹淨，采用吸塵器(qì)吸幹淨；在清理(lǐ)幹淨的縫上(shàng)填沖聚氨酯填縫膠并用鏟刀壓實。

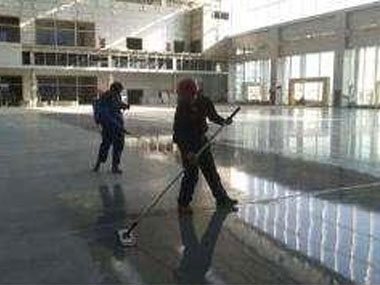

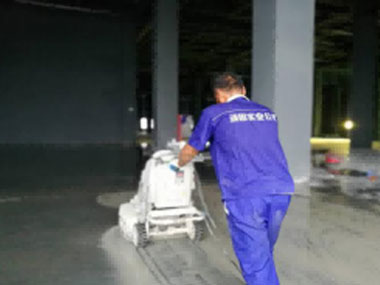

2.  固化研磨抛光

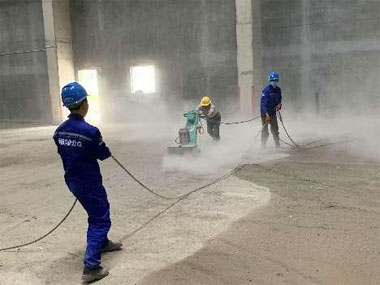

使用專業的地坪研磨機配合不同粒度的混凝土研磨片，去除地坪表面的髒污、松散層及多(duō)餘附着物。用低(dī)壓噴射器(qì)噴射一層濕潤、飽和(hé)的密封固化劑。研磨抛光直至最佳效果。

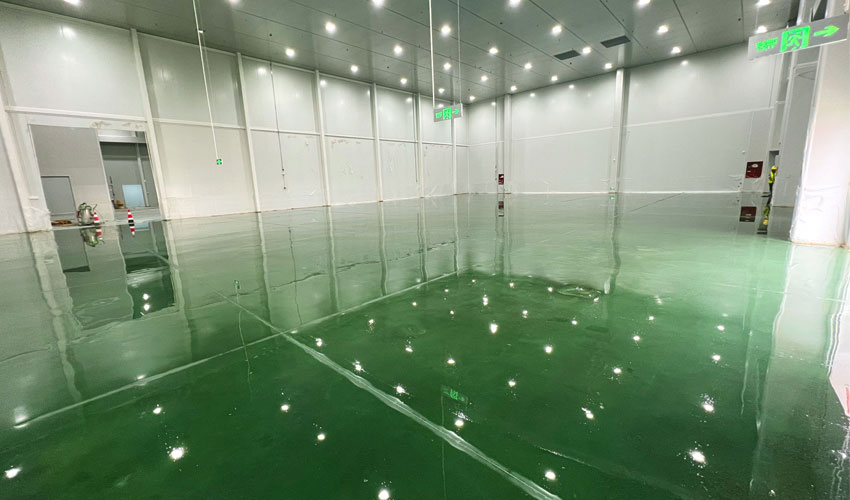

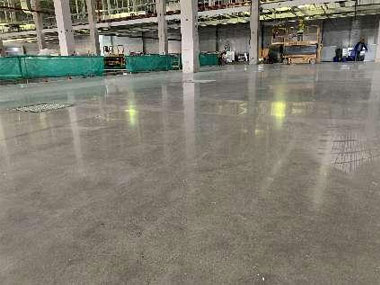

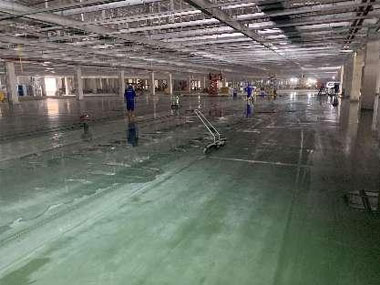

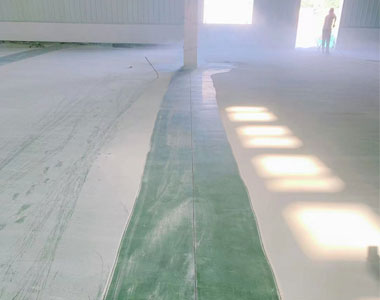

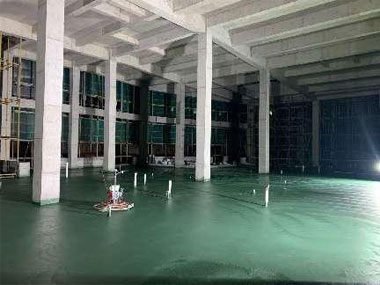

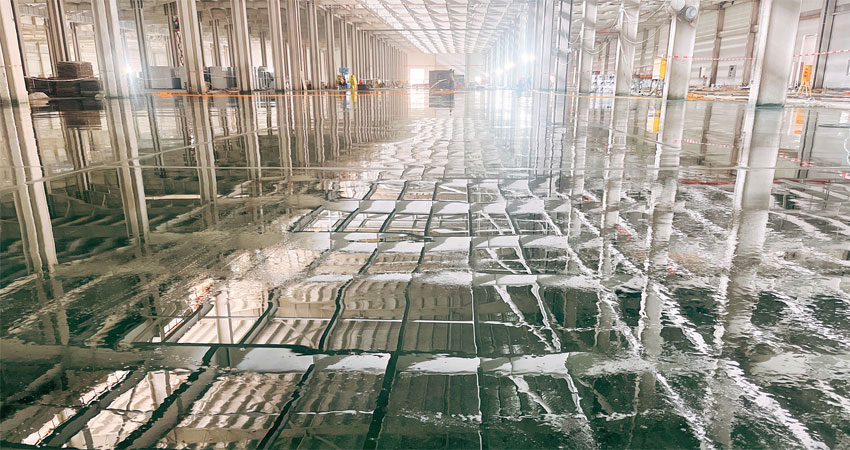

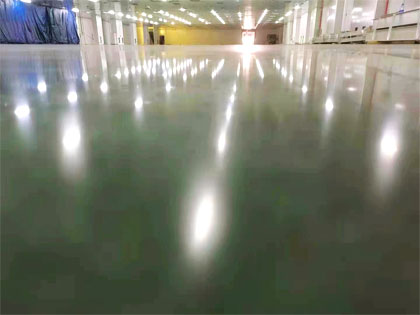

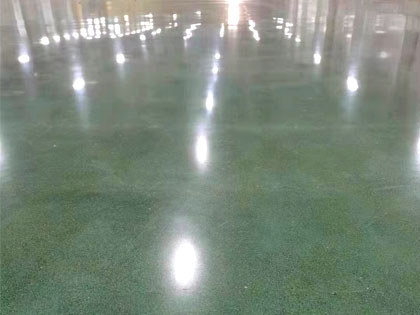

成品圖：

重難點總結：

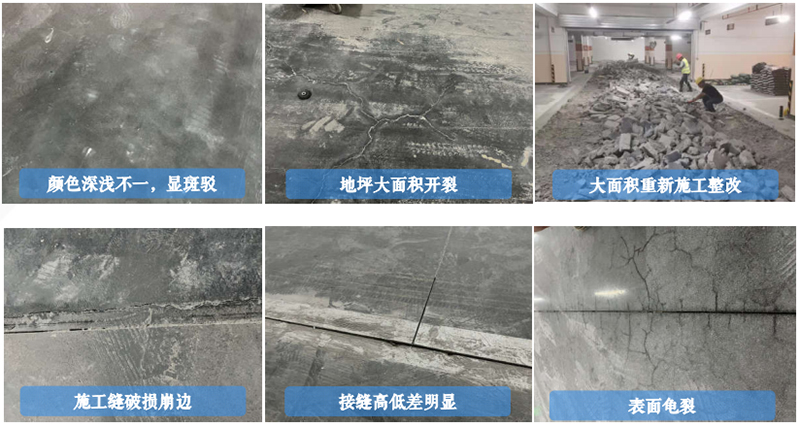

金剛砂耐磨地坪的重難點：1、施工工藝要求高(gāo)           2、混凝土易開(kāi)裂                     3、表面龜裂紋

                                            4、缺陷較明(míng)顯                  5、切縫不平整易崩角              6、金剛砂不均勻

1、施工前應進行(xíng)基層的檢查、驗收，基層施工條件的好壞影(yǐng)響到後期金剛砂耐磨地面的施工。

2、對施工原材料的管控對後期成型的金剛砂耐磨地坪質量起着至關作(zuò)用；

     混凝土、金剛砂等原材料需滿足施工質量要求：

       a、商品混凝土試配

       砼強度：C30；水(shuǐ)灰比：≤48％；采用天泵澆築混凝土、坍落度140±20mm；

       粉煤灰≤8%，礦粉≤5%、膨脹劑≤8%、夏季以及室外施工經試驗添加适量的緩凝劑以延長施工時(shí)間(jiān)、緩凝時(shí)間(jiān)為(wèi)8-12H；

       沙的規格：細度模數(shù)1.8～2.5，含泥量少(shǎo)于2％；

       骨料規格：級配良好的連續級配骨料，骨料粒徑：8-31.5mm；

       水(shuǐ)質要求：使用幹淨水(shuǐ)，水(shuǐ)溫＜28℃；

       初凝時(shí)間(jiān)：3~4小(xiǎo)時(shí)（初凝時(shí)間(jiān)應從到場(chǎng)起算(suàn)）終凝時(shí)間(jiān)：≦18小(xiǎo)時(shí)。

       b、金剛砂應滿足《混凝土地面用水(shuǐ)泥基耐磨材料》JC/T 906要求；

       c、固化劑應滿足《滲透型液體(tǐ)硬化劑》JC/T2158要求；

     嚴控混凝土塌落度，嚴禁過程加水(shuǐ)，嚴禁混凝土摻入粉煤灰及礦粉，以免影(yǐng)響混凝土質量。

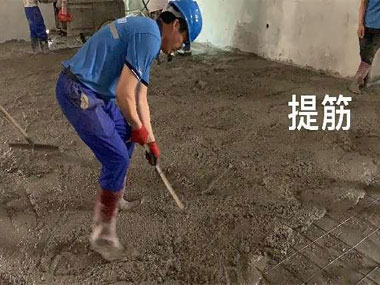

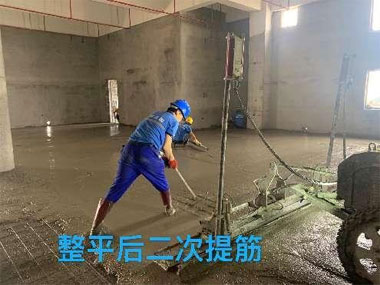

3、使用銑削鋼纖維混凝土代替鋼筋網片，形成的耐磨地坪抗裂效果更佳。鋼筋網片保護層控制(zhì)困難，容易沉底，需要專人(rén)多(duō)次提筋，将網片提到混凝土中上(shàng)位置，增強網片限裂性能。

4、引導混凝土在規定的區(qū)域形成規則的收縮鋸切裂縫，杜絕不規則收縮裂紋産生(shēng)，提高(gāo)混凝土地坪的整體(tǐ)規整度和(hé)美觀度。
